LED视频处理器自定义分辨率使用要点
2016/7/5 作者:数字音视工程网 文章来源:数字音视工程网

  随着技术和市场发展,LED显示屏的点间距越来越小,但面积却越来越大,支持超大输出分辨率的LED视频处理器和拼接器迎合了此需求,越来越受到欢迎。带载能力达到水平3840点或垂直1920行的唯奥视讯LVP605、LVP505系列处理器产品正是其中的佼佼者。今天我们就这两款产品驱动超宽或超高LED显示屏时需要注意的地方跟大家分享。

  自定义分辨率设置范围

  LVP605,LVP505自定义分辨率输出宽度最大为3840,输出高度最大为1920,但受限于处理器主芯片带宽,输出分辨率还遵循以下公式,

  25999000 Hz< Dot Clock < 164999000 Hz

  其中,Dot Clock = Htotal x Vtotal x 场频 ,

  HTotal = 宽 + 184,Vtotal = 高 + 45 ,

  场频为23~80Hz可调。

  从以上公式可以看出,由于带宽限制,场频60Hz时,输出为3840点宽时,输出高度最大为638,同样高度最大时,输出宽度最大为1214,如需要带更大的点数,只能降低场频。

  使用限制

  超宽或超高输出分辨率下,处理器主芯片工作在特殊状态下,因此,参数设置要有一定限制。如设置不当,在输出宽度超过1920之后,如输入宽度同样超过1920,LVP605,LVP505系列处理器输出有可能会出现下面图片所示的异常效果,

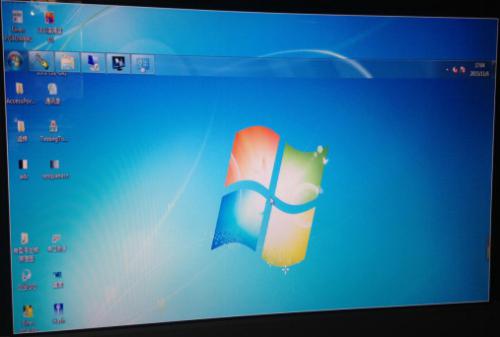

  底部一行重复显示

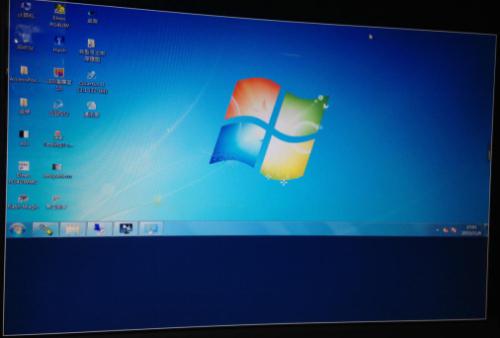

  底部图像在顶部显示

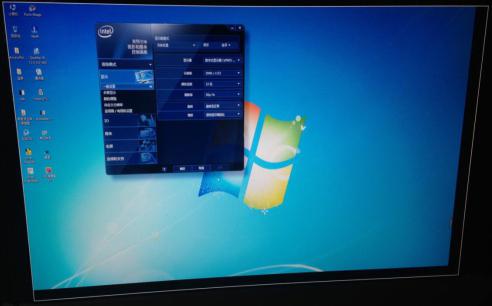

  不能全屏显示输入图像全部(底部缺失)

  这是因为超宽或超高输出分辨率,对处理器来说是一种特殊的工作状态,是有一定限制的,具体为,当输出宽度和输入宽度同时超过1920时,处理器只能工作在局部显示状态,无法实现输入图像的全屏显示。

  解决方法:

  根据实际LED显示屏分辨率选择使用对应的自定义输出分辨率和自定义EDID。以一个实际分辨率为2144*768的LED显示屏为例,我们可以设置输出分辨率和自定义EDID均为2144*768 60Hz。这样,DVI输入接口的EDID加入了2144x768 60Hz的分辨率格式,电脑显卡即可输出对应的分辨率,既不会出现显示不全等画面异常,还能在LED显示屏上实现清晰的点对点显示效果。
