一、概述
该商用楼宇用于办公自动化，楼层3层，每层设置一个管理间IDF,7层并到8层，中心机房用于管理接入网和楼层管理间。该项目采用光纤到桌面应用FTTD（Fiber To The Desk）替代传统铜缆，将光纤延伸至用户终端设备，使用户终端全程通过光纤实现网络接入。作为FTTD的布线方案，主要区别在于水平布线系统即从楼层配线间经过水平布线，再到桌面的整体产品方案。应用于商用楼宇、酒店、别墅等高端行业客户。
二、拓扑图
三、产品选型
1、工作区子系统
1.1光纤现场连接器（冷接）
产品说明
光纤现场连接器采用了预置光纤的技术，用于工程现场安装使用。其特点是施工快速便捷，无需电源，无需研磨和胶水，特别适用于光纤到户的光纤成端。
产品特性
现场成端施工时间小于1分钟
光纤长度可根据需要任意裁剪
性能参数
插入损耗:≤0.5dB
Ÿ回拨损耗:＞40dB
1.2工作区光纤信息面板
产品说明
光纤信息面板是实现光纤到桌面解决方案的用户终端产品，内部空间设计合理。用于家庭或工作区，完成双芯光纤的接入及端口输出，可充分满足光纤弯曲半径的要求，并保护好进出光纤，为纤芯提供安全的保护，适当的曲率半径，允许小量冗余光纤的盘存，实现FTTD(光纤到桌面)系统应用。
产品特性
用于家庭或工作区（FTTD）光纤接口
接口类型：SC、ST常用型号适配器
采用优质PC（阻燃聚碳酸脂）材料，具有一定防火性能
与86国标底盒配套使用
允许小量冗余光纤的盘存
机械参数
材料：优质阻燃聚碳酸脂
产品尺寸(L×W×H)：86×86×30mm
1.3模块式桌面盒（可选）
产品说明
模块式桌面盒是实现光纤到桌面和铜缆到桌面的终端产品；使用在开放区域场所（如企业会议室、商务中心、餐厅等），为需要信息连接的用户提供理想的解决方案。和数据模块、语音模块、光纤适配器配合使用，满足光纤到桌面和铜缆到桌面的应用。
产品特性
可安装模块：RJ45数据模块、语音模块、单联SC适配器、双联LC适配器
可安装模块数量：2
适配器盒内采用现场连接器连接
弹性防尘门，有效防止灰尘对接口的污染
采用优质PC
外形小巧简洁，美观大方
机械参数
材料：优质PC
产品尺寸（L×W×H）：80×55×26mm
1.4适配器（可选）
提供传统FC、SC、ST光纤连接器和LC、双SC、MT-RJ、MU等小型光纤连接器，通过信息产业部光通信产品质量监督检验中心检验合格。可配合模块式桌面盒使用。
产品特点
兼容性，重复性，互换性好
高精度尺寸，耐磨擦
陶瓷套管
环境稳定性优良
卡锁插接
分别提供ST型、SC型、FC型、LC型等多种适配器
2．水平子系统
2.1皮线光缆
产品描述
皮线光缆是将光通信单元处于中心，两侧放置两根平行金属或塑料加强元件，最后，挤制黑色护套成缆。
光学特性
|
模场直径 |
9.0±0.3μm |
|
色散系数 |
1285-1330nm |
≦ps/(nm﹒km) |
|
1550nm |
≦18.0ps/(nm﹒km) |
|
1625nm |
≦22.0ps/(nm﹒km) |
|
零色散波长 |
1300—1322nm |
|
零色散斜率 |
≦0.090 ps(nm2/km) |
|
衰减系数（最大值）
（dB/KM） |
1310nm |
≦0.38 |
|
1383nm |
≦0.40 |
|
1550nm |
≦0.22 |
|
宏弯损耗 |
1625nm/1圈/15mm |
≦0.05dB |
|
截止波长 |
1260nm |
主要技术指标
|
项目 |
技术参数 |
|
光纤直径(μm) |
250±5.0 |
|
光纤类型 |
G.652D 或G.657A |
|
衰减系数 |
1310 |
≤0.40（db/km） |
|
1550 |
≤0.30(db/km） |
|
弯曲下附加损耗 |
普通单模 |
≤0.26（db/km） |
|
小弯曲半径单模 |
≤0.03(db/km） |
|
弯曲附加损耗测试（直径15mm/10圈） |
1310 |
≤0.01db |
|
1550 |
≤0.01db |
|
护套不圆度误差 |
2% |
|
模场直径(μm) |
（8.6～9.5)±0.5 |
|
包层直径(μm) |
125.5±0.7 |
|
包层不圆度 |
＜1.0% |
|
模场同心度误差(μm) |
≤1.0 |
|
允许敷衍后弯曲半径（mm） |
30(G.652D)&15（G.657A） |
|
光纤数量 |
1芯、2芯、4芯 |
|
外径(mm) |
2.0±0.5×3.0±0.5 |
|
光缆重量（kg/km） |
＜10 |
|
允许拉伸力（N）长期/短期 |
30/60 |
|
允许压扁力（N/100mm）长期/短期 |
300/1000 |
|
使用环境 |
-20℃～60℃ |
其他参数
护套类型：V-PVC 聚氯乙烯
ZY-LSZH 阻燃式聚乙烯
加强件类型：F-FRP （Fiberglass-ReinforcedPlastic 玻璃纤维增强塑料）
S-Steel（钢芯）
主要特点
特种耐弯光纤，提供更大的带宽，增强网络传输特性
特别适合建筑内布线
两根平行加强件使光缆具有良好的抗压性能，保护光纤
符合ROSH要求
光缆结构图

2.2室内双芯光缆
汉维室内光缆是在光纤芯外均匀施放起加强作用的多股芳纶丝，再挤制阻燃外护套而成，提供PVC 阻燃外皮和LSZH 低烟无卤外皮，可在有限的空间内布设，且无缠绕效应。通过选择优质光纤，使用专用设备，配合精密磨具，并合理设计芳纶丝股数和布线张力，使产品的各项性能均优于国际标准要求。
|
项 目 |
OM1 |
OM2 |
OM3 |
OS1 |
|
芯核直径 |
62.5±2.5μm |
50±2.5μm |
50±2.5μm |
9±2.5μm |
|
包层直径 |
125±2μm |
125±2μm |
125±1μm |
125±1μm |
|
包层不圆度 |
≤2％ |
≤2％ |
≤1％ |
≤1％ |
|
涂覆层直径 |
245±10μm |
242±7μm |
242±7μm |
242±5μm |
|
涂覆层不圆度 |
≤6％ |
|
芯核/包层同心度误差 |
＜0.8μm |
＜0.5μm |
|
包层/涂覆层同心度误差 |
＜12.0μm |
|
数值孔径 |
0.275±0.015μm |
0.20±0.015μm |
|
|
光缆截止波长 |
|
|
|
≤1260 |
|
筛选张力 |
≥9.0N (≥100kpsi) |
|
宏弯附加衰减 |
≤0.5dB |
|
涂层剥离力 |
1.7N |
|
外护套材料 |
PVC或LSZH |
符合标准
GB/T 13993
GB/T15972
GB/T7424
ISO 11801
TIA/EIA-568-B
应用范围
室内布线
可与两个标准连接器直接相连
, 传输设备、语音、数据处理设备中的光传输线
用于建筑物内的光缆主干布线
安装提示
安装前规划所有光缆路由，确保光缆最小弯曲半径和不受化学的或机械的损伤
在牵引布放的过程中，注意拉力大小和均匀，监控光缆的拉张力度，确保光缆的拉张力度不超过标准要求
在拐角或管槽结合部位，注意毛刺刮伤光缆外被
光缆通过天花板空间，必须保证有规则的间隔，且光缆无弯曲
拖拉光缆时，严禁只拉外被，否则外被容易拉断；应使用线缆夹或线缆一端打结的方式，使用纤维束和外被同时用力，确保纤芯安全
|
光缆芯数 |
光缆外径(mm) |
光缆重量(Kg/KM) |
最小弯曲半径 |
允许张力(N) |
允许侧压力(N/100MM) |
|
静态 |
动态 |
短期 |
长期 |
短期 |
长期 |
|
2 |
3.1 |
15 |
10D |
20D |
600 |
200 |
1000 |
300 |
3.管理间子系统
多种规格大小的光纤配线架可供选择，HD系列光纤配线架兼容预端接和熔接两种应用，适用于设备间和管理间的光纤端接和熔接。
3.1、光纤配线架（抽拉式）
支持安装MPO-LC模块、配线面板、熔配一体化模块和内置式熔接组件，实现熔接或预端接连接。适用标准19英寸机柜或机架安装，1U和4U不同规格光纤配线架。1U高度最大支持熔接/预端接72芯（双工LC适配器），4U高度最大支持熔接/预端接288芯（双工LC适配器）。
产品特点
模块化设计，可选配多款配线面板
翻转式或模块式两种熔接方式可选
模块的种类和数量可以根据客户要求灵活配置且装卸方便，便于硬件的升级与维护
结构紧凑，体积小，重量轻
采用硬质铝合金制作，表面喷塑处理，美观大方
充足的架内空间为各种功能模块和大芯数光缆提供了更加便利的操作
4U配线架使用浅棕色透明前门板，美观大方，便于观察内部跳线状况
3.2、光纤配线架（固定式）
用于实现主干光缆与光纤网络设备之间的连接。提供安全可靠、灵活机动的光纤链路管理。
产品特点
标准19英寸机柜或机架安装
掀盖、抽拉双结构，节约空间，操作方便
灵巧的设计为光缆端接和适配器的安装提供有效保护
进出光纤方便灵活，有充裕的光纤盘绕空间
两侧及背面多个光缆固定位置，使进纤方便灵活，便于光缆开剥保护
提供12口、24口、48口、72口光纤配线盒
支, 持, ST型、SC型、FC型、LC型适配器
3.3、光纤跳线
用于光纤链路的灵活跳接，提供FC、LC、SC、ST等连接头，支持多模、单模应用。
产品特性
依照工业标准100%光学测试 ，确保连接可靠
低插入损耗，高损耗，性能优于行业标准要求
高质量的陶瓷套管,提供低插入损耗和耐久性
重复性好,互换性好
稳定的光学特性
3.4、尾纤
高稳定器件，具有极低的插入损耗和反射损耗，提供FC、LC、SC、ST、MT-RJ等多种接头，支持单模和多模应用。
产品特点
依工业标准100%光学测试 ，确保连接可靠
低插入损耗，高回波损耗，性能高于行业标准要求
高质量的陶瓷套管，提供低插入损耗和耐久性
4.垂直主干子系统
4.1室内光缆
选择优质光纤芯，使用专用设备，配合精密磨具，设计合理的芳纶丝股数和布线张力，保证产品的各项性能均优于国际标准要求。
产品特点
高强度芳纶加强件,保证光纤无拉伸应变,确保光纤传输特性长期稳定。
精确的折射率分布曲线，有效消除了多模光纤中心凹陷现象
单模纤芯具有低衰减，低色散和低偏振模色散等特性
光缆纤芯易剥离、低衰减，具有高柔软性，维护方便。
室内光缆重量轻、柔软程度高、弯曲半径小，适宜施工敷设。
提供PVC、LSZH等不同阻燃护套
光纤芯数大，密集度高
支持FC、SC、ST等多款连接器
5.设备间子系统
5.1、ODF柜
HW-GPX28系列光纤配线架根据通信行业标准YD/T 778设计生产，能完成光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接、交叉连接及光纤的中间配纤等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。广泛应用于光纤通信网络中，主要适用于光接入网中的局端及交接点。

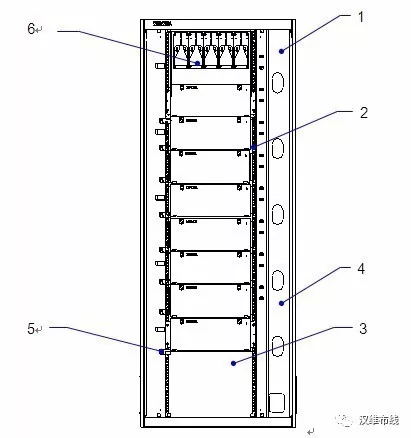

1. 机架；2. 72芯熔接配线单元箱； 3. 熔接配线一体化模块； 4. 挂纤柱
5. 过线圈；6. 光缆开剥保护接头
主要技术指标
HW-GPX28光纤配线架符合以下标准：
YDT 778-2006标准
物理性能
机械强度：各表面承受垂直压力＞980N，门打开后最外端承受垂直压力＞200N。
连接器插拔耐久性寿命＞1000次；
全程曲率半径控制，保证光纤的曲率半径大于30mm
阻燃：符合GB5169.7实验A要求
环境条件
工作温度：-5℃～+40℃
相对湿度：≦85% （+30℃时）
大气压力：70~106kPa
贮运温度：-25℃~+55℃
电器性能
绝缘电阻：≥1000MΩ/500V（直流）。
耐电压：≥3000V（直流）/1min，不击穿、无飞弧。
接地线截面积：>6mm2，接地处有明显的接地标志。
光学性能
连接器衰减（插入、互换、重复）≤0.3dB；
回波损耗：APC型≥60dB，UPC型≥50dB，PC型≥40dB；
材料
HW-GPX28系列光纤配线架的架体采用具有优良的喷涂工艺的优质钢板材料制作，工艺精良，强度高，防老化，使用寿命长，外形美观。
5.2、模块化熔配单元箱（ODF）
符合标准：
符合YD/T 778
阻燃：
符合GB5169.7实验室A要求
环境条件
工作温度：-5ºC~+40 ºC
储运温度：-25ºC~+55 ºC
相对湿度：≤85%（+30 ºC）
大气压力：70Kpa~106 Kpa
主要特点
标准19″安装，灵活安装。
安装熔接盘模块，熔接，配线容量分别为24、48、72芯。
特殊结构箱体门扣，开启，关闭便捷。
左，右侧均裸进缆，方便操作。
采用限位，定位装置的滑轨结构，模块可方便取出与固定。
5.3熔配一体化模块
主要技术指标
阻燃：符合GB5169.7实验室A要求
环境条件
工作温度：-45ºC~+40 ºC
储运温度：-55ºC~+55 ºC
相对湿度：≤85%（+30 ºC）
大气压力：70Kpa~106 Kpa
主要特点
双层完全正面操作，方便维护。
卡入式安装FC、SC、ST、双LC等多种适配器
全程曲率半径控制
充裕的冗余光纤盘储空间
可靠保护光纤，尾纤和熔接点
主要外形尺寸：高×宽×深=25mm×361.5 mm×265mm
附：配置清单
|
编号 |
产品名称 |
数量 |
备注 |
型号 |
品牌 |
|
工作区子系统 |
|
1 |
光纤现场连器,SC/PC ,适用皮线光缆 |
120个 |
1个点用2个 |
HW-SC/UPC-KJ |
HEADWAY
汉维 |
|
2 |
光纤面板,含SC连接器 |
60个 |
1个点用1个 |
HW86012C |
HEADWAY
汉维 |
|
3 |
光纤跳纤, SC, |
60条 |
1个点用1个 |
HW-SC-SC-SM-3M |
HEADWAY
汉维 |
|
水平子系统 |
|
4 |
皮线光缆,双芯, |
6000米 |
每个点按照100米计算 |
GJXH-2B6b |
HEADWAY
汉维 |
|
管理间子系统 |
|
5 |
光纤配线架, |
2套 |
每层用1个，三个点的并到一起 |
HW-FR2C2 |
HEADWAY
汉维 |
|
SC适配面板, |
16套 |
安装于光纤配线架中 |
HW-6-SC |
HEADWAY
汉维 |
|
盲板 |
2套 |
安装于光纤配线架中 |
HW-MB-SC |
HEADWAY
汉维 |
|
熔接盘 |
4套 |
安装于光纤配线架中 |
HW-12-SC-RJ |
HEADWAY
汉维 |
|
SC/PC单芯尾纤 ,1.5米 |
60条 |
安装于光纤配线架中 |
HW-SC-SM-1.5M |
HEADWAY
汉维 |
|
6 |
跳纤,SC/PC,2米 |
60条 |
安装于光纤配线架中 |
HW-SC-SC-SM-3M |
HEADWAY
汉维 |
|
垂直主干子系统 |
|
7 |
室内光缆,12芯 |
300米 |
预估量 |
GJFJV-12B1 |
HEADWAY
汉维 |
|
设备间子系统 |
|
8 |
ODF柜,GPX218-HW,720芯 |
0台 |
19英寸安装，建议用小机柜就好 |
HW-GPX28 |
HEADWAY
汉维 |
|
9 |
HWODF-72模块式熔配单元箱 |
1个 |
|
HW-ODF-72 |
HEADWAY |
|
10 |
熔配一体化模块 |
12个 |
安装于HW-ODF-72内 |
HW-12-RJ |
汉维 |
|
11 |
SC适配器 |
72个 |
安装于熔纤盘内 |
HW-SC-SM |
HEADWAY
汉维 |
注：此表格为预估量，配套方案用，数量按照实际需要
|
